此次新款在線水質檢測儀器方案主要在界面顯示模塊和控制器部分進行改進。

  控制器采用iMX283為核心控制平臺，軟件平臺采用嵌入式32位操作系統Windows Embedded Compact6.0。從整體的硬件和軟件平臺上提高產品的數據處理能力、分析速度和采集精度。

  界面顯示模塊采用Android系統 8寸高清電容觸摸屏，整體提高產品的界面效果和操作感受。

控制器主體方案

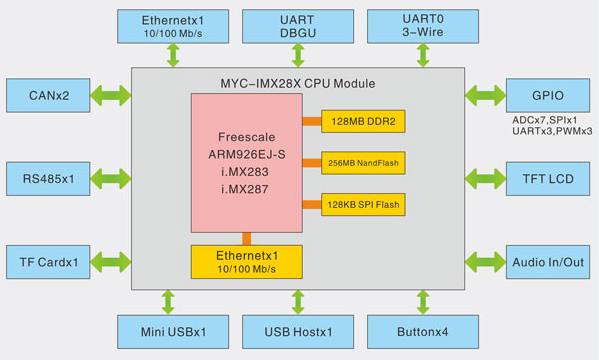

  采用iMX283核心板+控制器底板的模式，核心板框圖如下：

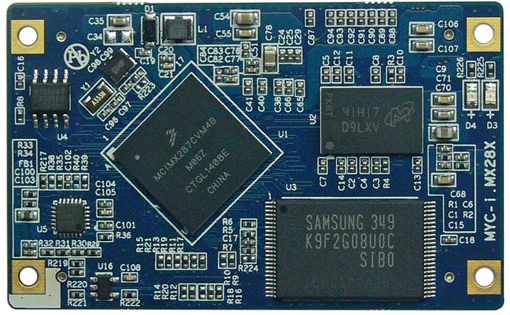

 1、核心板資源：

  基于ARM926EJ-S™內核的Freescale MCIMX283 多媒體應用處理 器，主頻 454MHz

  支持256MB DDR2

  支持 128MB NAND Flash


  支持硬件看門狗

  集成1路 10M/100M 以太網接口

  集成1路 USB2.0 OTG接口，1路USB2.0HOST接口

  集成1路 SD 卡接口

  支持3路 UART、1路SPI、一路I2C、一路I2S（可復用為2路 PWM、1 路UART）

2、軟件系統設計
  軟件平臺采用工業嵌入式32位操作系統Windows Embedded Compact6.0。系統檢測及計算平臺基于iMX283。

  Windows CE具有模塊化、結構化和基于Win32應用程序接口和與處理器無關等特點。Windows CE不僅繼承了傳統的Windows圖形界面。

  Windows Embedded CE 6.0將為多種設備構建實時操作系統，例如：互聯網協議（IP）機頂盒、全球定位系統（GPS）、無線投影儀，以及各種工業自動化、消費電子以及醫療設備等。

  Windows CE6允許用戶根據自身需要重新修改操作系統，按照自身需要重新自定義內核，這樣就特別適合將同一個同臺打造成實現不同功能的自動化產品。


3、根據Windows CE6的特性，本次軟件主要做出以下幾個方面的重要更新

1)軟件的編譯器從EVC4升級至VS2005，徹底解決EVC對于高版本Windows系統的兼容問題。

2)軟件的加密
  本次軟硬件升級的最終目標，將整個軟件的加密全部納入操作系統內部，基本解決簡單反編譯的任何可能性，大大加強軟件的保護工作。

3)對于協議的支持
  由于具備Windows操作系統，應用程序的內存資源可以認為基本不受限制，這就可以解決單片機控制器內部資源可能不足的問題?？梢酝耆С殖Ｒ幍母鞣N協議，如TCP/IP, 總線協議，完全的標準串口工業協議的支持等。

4、用戶界面
  由于控制單元已經具備操作系統，并且可以完全支持標準的Modbus RTU協議，所以理論上，用戶界面的使用已經不受設置，可以使用昆態（組態），迪文（自定義觸摸指令屏）及其他串口指令和組態軟件屏，當然也支持自帶7寸觸摸屏。

5、軟件數據存儲
  由于采用大容量Flash，所以足夠滿足在線儀器或者數據采集器多年數據的存儲。并且可以使用標準的文件或者數據庫進行存儲。

（原創作品，未經授權請勿轉載）
