ORBISPHERE M1100熒光法溶解氧傳感器于2007年9月安裝在嘉士伯集團位于瑞士的某啤酒廠。嘉士伯集團是世界第四大釀酒集團，主要業務為啤酒和軟飲料的生產與銷售。至從安裝以后，在每日CIP清洗模式下，傳感器在測量頻率為2秒左右的狀態下連續運行18個月保持準確測量。

  現場應用情況：M1100傳感器被安裝在一條直徑為60 mm產量為100 L/h的生產線上，見圖1，被測樣品包括溫度為8 °C、溶解氧濃度小于20 ppb的啤酒，和溫度為7 °C、溶解氧濃度為100~200 ppb的啤酒和糖漿混合物。

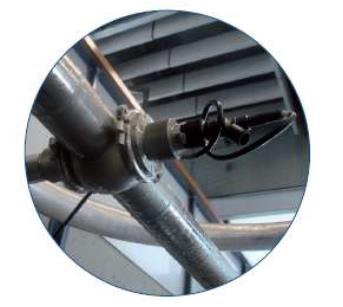

圖1 M1100 現場安裝示意圖

  為了證明測量數據的有效性，同時在相同點位又安裝了一臺ORBISPHERE A1100電化學傳感器，來進行數據比對（在過去十多年里， A1100電化學傳感器一直被應用在釀酒領域里溶解氧濃度的檢測）。生產線采用每日CIP清洗模式，包括熱堿和熱酸循環清洗，然后是熱水沖洗。

  在每日CIP清洗模式下，M1100傳感器與A1100傳感器之間30天的偏移值小于1 ppb，6個月的偏移值小于6 ppb。如果CIP清洗模式是每周清洗，30天的漂移值會小于0.5 ppb，6個月的漂移值會小于3 ppb。

  M1100傳感器的響應速度與A1100傳感器相一致，與A1100傳感器不同的是，M1100傳感器在測量過程中能夠不受壓力沖擊和流量變化，見圖2和圖3。

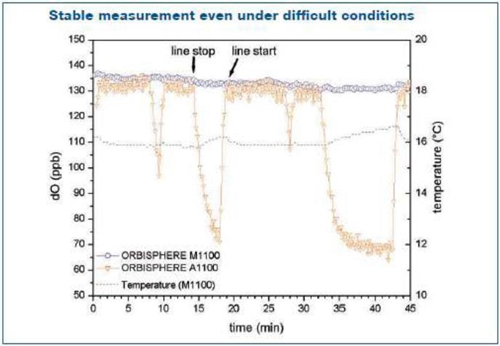

圖2 M1100 熒光法傳感器的測量表現

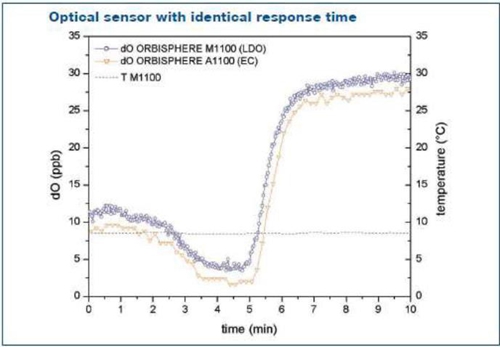

圖3 M1100和A1100的測量對比

  Orbisphere M1100 熒光法溶解氧傳感器除了用于啤酒中溶解氧濃度的監測，還可以在軟飲料和瓶裝水廠對脫氧水進行溶解氧的測量，控制溶解氧濃度對于啤酒和飲料制造商來說至關重要，可以較大限度延長產品保質期。M1100傳感器具有偏差小，響應迅速，在很長的校準間隔期間保持良好的穩定性。

  M1100 傳感器的精度為0.8 ppb，檢測限為0.6 ppb，準確的測量值對于啤酒生產中的微量溶解氧控制、減少生產線不必要的啟停以及增加生產的正常運行時間都非常重要。由于采用的是熒光法測量技術，沒有膜和電解液，意味著傳感器的精度不受過程變化或壓力沖擊的影響，從而降低了維護和運行成本。
